全自动污泥制砖设备质量鉴定：常见问题与行业实操指南

在 “双碳” 目标与固废资源化政策双重驱动下，全自动污泥制砖设备凭借 “污泥减量化 + 再生砖生产” 的双重价值，已成为市政环保、建材生产领域的核心装备。据中国建筑材料联合会 2024 年最新统计，全国投用的该类设备超 800 台，日均处理污泥总量突破 10 万吨，但设备质量问题引发的生产故障占比高达 32%，不仅造成企业日均超 2 万元的经济损失，还可能因污泥处理延误触发环保问责。为此，厘清设备质量鉴定的核心要点，成为解决行业纠纷、保障产业合规发展的关键。

一、鉴定背景：需求爆发与质量痛点的行业矛盾

（一）政策推动下的设备普及

国家《“十四五” 城镇生活垃圾分类和处理设施发展规划》明确要求 “污泥无害化处置率需达 90% 以上”，全自动污泥制砖设备因能将含水率 80% 以下的污泥转化为符合国标要求的再生砖，市场需求年均增长 25%，覆盖全国 29 个省市的污泥处理项目，成为固废资源化的 “主力军”。

（二）高频质量问题引发行业焦虑

当前设备运行中暴露的质量问题集中在三大维度：一是核心功能失效，比如污泥搅拌不均匀导致砖坯合格率从 95% 骤降至 60% 以下，成型压力不足使砖体强度低于 MU10 级标准；二是运行稳定性差，输送带日均卡顿超 3 次、烘干温度波动 ±15℃，直接导致生产效率下降 40%；三是安全环保不达标，设备密封不严造成日均污泥渗漏超 5 吨，粉尘排放浓度实测值达 20mg/m³，远超国标≤10mg/m³ 的要求，企业面临高额环保处罚风险。这些问题倒逼行业需通过专业质量鉴定，明确缺陷成因与责任归属。

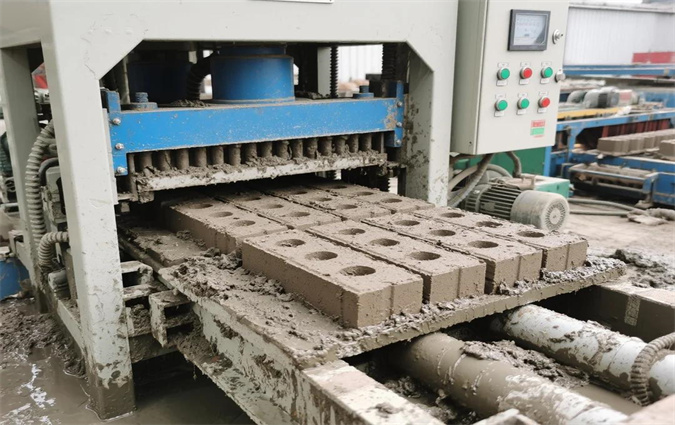

二、鉴定范围：覆盖设备四大系统的核心部件与性能

全自动污泥制砖设备由污泥预处理、成型、烘干、控制四大系统构成，鉴定需全面覆盖关键部件与整机性能，避免遗漏隐蔽缺陷。

（一）核心部件的鉴定重点

在预处理系统中，需关注污泥破碎机、搅拌器、筛分机的性能：破碎机刀片需满足使用寿命≥1000 小时，破碎粒度≤5mm；搅拌器的搅拌轴转速偏差需控制在 ±5r/min 内，确保物料混合偏差≤3%；筛分机的杂质去除率需≥98%，若出现刀片过快磨损、搅拌不均匀等情况，均属于质量缺陷。

成型系统作为设备核心，液压成型机与模具的鉴定尤为关键：成型压力需符合 “额定压力偏差≤±5%” 的要求，以 3000kN 设备为例，实测压力不得低于 2850kN；模具精度需保证砖坯尺寸公差≤±1mm，常见的模具变形导致砖坯缺角、液压系统漏油造成压力不足，均需纳入缺陷判定范围。

烘干系统的鉴定涉及热风炉、烘干窑与温控装置：烘干窑内温差需≤±5℃，避免局部过热（温度超 180℃）导致砖体酥脆；从砖坯含水率 30% 降至 8% 的时间，与标称值偏差需≤±15%，单位烘干能耗需≤0.5kW・h/kg 水，温控传感器故障引发的温度失控，属于典型质量问题。

控制系统以 PLC 控制柜为核心，需检测自动化操作响应时间≤1s、故障报警准确率≥98%，同时确保温湿度、压力等关键参数存储时间≥3 个月，程序紊乱导致设备误动作、传感器失灵无法实时监测，均需判定为性能不达标。

（二）整机性能的鉴定维度

处理能力方面，实测设备日均污泥处理量与标称值的偏差需≤±8%，例如标称 100 吨 / 日的设备，实测值不得低于 92 吨 / 日；产品质量稳定性上，连续生产 1000 块砖坯时，抗压强度需≥10MPa（即 MU10 级）、外观合格率≥95%、吸水率≤20%，若强度波动范围超 ±1.5MPa，需认定为性能不稳定。

运行可靠性需通过 72 小时连续运行验证，无故障时间占比需≥95%，若因轴承损坏、电机过载等问题导致停机累计超 3.6 小时，即判定为可靠性不达标；安全环保性能上，急停按钮响应时间需≤0.5s、接地电阻≤4Ω，粉尘排放浓度≤10mg/m³、噪声≤85dB，密封罩破损引发的粉尘外泄，属于环保合规性缺陷。

三、鉴定标准：三级体系确保结论合法合规

设备质量鉴定需遵循 “国家标准 + 行业标准 + 企业约定” 的三级体系，确保每一项判定都有明确依据。

国家标准作为强制性底线，《污泥处理处置设备 通用技术条件》（GB/T 37188-2018）规定了设备的安全防护、噪声限值与环保要求，例如设备运行噪声需符合《工业企业厂界环境噪声排放标准》（GB 12348）；《烧结普通砖》（GB/T 5101-2017）明确砖制品的强度等级与外观质量，是判定设备生产能力是否达标的核心依据；《机械安全 机械电气设备 第 1 部分：通用技术条件》（GB 5226.1-2019）则规范了电气系统的绝缘强度，要求耐受 1kV 电压 1 分钟无击穿，同时明确接地电阻等安全指标。

行业标准作为专业补充，《制砖机械 术语》（JC/T 404-2011）统一了设备各部件的技术定义，避免鉴定过程中术语混淆；《污泥制砖设备 技术要求》（CJ/T 548-2022）针对污泥腐蚀性特点，要求接触污泥的部件需具备耐酸碱腐蚀性能，使用寿命≥5 年，同时明确设备可处理的污泥含水率范围为 80% 以下。

企业标准与合同约定属于个性化增值要求，若采购合同中约定 “成型压力≥3200kN”“砖坯合格率≥98%”“烘干能耗≤0.45kW・h/kg 水” 等高于国标、行标的条款，鉴定时需优先以合同约定为依据。例如某项目中，设备烘干能耗实测值为 0.52kW・h/kg 水，虽符合国标≤0.5kW・h/kg 水的要求，但未达到合同约定标准，仍需判定为质量不达标。

四、鉴定方法：专业技术手段量化质量缺陷

针对设备的机械、电气、性能等不同维度，需结合 “实验室检测 + 现场验证”，通过专业设备获取精准数据，确保鉴定结论客观可信。

（一）核心部件的检测手段

在机械部件检测中，采用万能材料试验机测试模具硬度，需达到≥HRC55 的标准，同时检测液压油缸密封性，保压 10 分钟内压力降需≤5%；借助激光测径仪测量搅拌轴转速，精度可达 ±0.1r/min，同时监测输送带跑偏量，要求≤5mm/m；通过超声波探伤仪排查破碎机刀片、成型机机架的内部裂纹，不允许存在≥0.5mm 的缺陷。

电气系统检测需使用专用设备：耐压测试仪用于检测电气柜绝缘强度，确保 1kV 电压下无击穿；数据采集仪连续记录 100 次 PLC 控制系统的响应时间，取平均值后需≤1s；接地电阻测试仪测量设备接地电阻，结果需≤4Ω。

（二）整机性能的验证方式

处理能力测试需连续运行设备 24 小时，记录污泥进料量与砖坯产量，通过 “总污泥进料量 ÷ 运行天数” 计算日均处理量，再与标称值对比；产品质量抽检需从连续生产的砖坯中随机选取 30 块，用压力试验机以 5kN/s 的加载速度测试抗压强度，用精度 ±0.02mm 的卡尺测量外观尺寸，确保符合国标要求。

运行稳定性监测需持续 72 小时，记录设备停机次数、故障原因及处理时间，通过 “（总运行时间 - 故障停机时间）÷ 总运行时间 ×100%” 计算无故障运行率，需≥95%；环保指标检测中，粉尘浓度检测仪在设备排气口每小时取样 1 次，共 6 次，确保平均浓度≤10mg/m³；噪声检测仪在设备 1 米处昼间、夜间各测 3 次，平均值需≤85dB。

（三）常见问题的专项检测

针对污泥渗漏问题，对搅拌仓门、输送带接口等密封部位施加 0.1MPa 气压，观察 30 分钟内是否出现漏气或漏泥；温控精度检测需在烘干窑内均匀布置 10 个温度传感器，记录 24 小时温度变化，计算温差需≤±5℃；液压系统故障排查则用液压油污染度检测仪测试油液清洁度，需达到≤NAS 8 级标准，避免因油液杂质导致压力不稳。

五、鉴定流程：标准化步骤保障鉴定严谨性

全自动污泥制砖设备的质量鉴定需遵循 “委托受理 - 现场勘查 - 检测分析 - 结论出具 - 异议处理” 的标准化流程，每一步均需留存完整证据链，确保可追溯。

（一）委托与受理（1-3 个工作日）

鉴定机构首先收集委托资料，包括设备采购合同、出厂合格证、使用说明书、近 3 个月运行记录及故障报告，明确委托方需求，如 “判定设备是否存在质量缺陷” 或 “确定故障原因”。随后审核资料完整性，若缺失设备参数需要求补充，同时确认鉴定范围是否在机构资质内，符合要求后签订《鉴定委托协议》，明确 15-20 个工作日的鉴定周期、费用及双方责任。

（二）现场勘查与取样（2-3 个工作日）

现场勘查阶段，需记录设备型号、生产厂家、出厂日期及累计运行时间，拍摄外观照片，重点留存磨损、渗漏、变形部位的影像资料；核查设备安装是否符合《制砖机械 安装工程施工及验收规范》（JCJ 201），比如基础平整度偏差需≤5mm，电气接线需规范。同时访谈操作人员，了解设备日常运行情况，如 “是否频繁出现压力不足”“故障发生前有无异常声响”。

取样环节需采集正在生产的 30 块砖坯及 2kg 污泥原料，用于后续质量检测；对疑似故障的部件，如磨损的模具、漏油的油缸，进行标记，经委托方同意后可拆解取样，确保样本具有代表性。

（三）实验室检测与数据分析（5-7 个工作日）

实验室检测中，按鉴定标准测试砖坯的抗压强度与尺寸偏差，分析污泥原料的含水率、粒度，判断是否因原料适配性问题引发故障，例如污泥含水率超 80% 可能导致搅拌堵塞。同时将拆解的核心部件送至实验室，用万能试验机、探伤仪等设备检测性能参数，获取精准数据。

数据分析阶段，将检测结果与国标、行标、合同约定对比，识别质量缺陷，例如成型压力实测 2800kN 但合同约定 3000kN，即可判定为压力不足；同时分析缺陷与故障的关联性，如压力不足与砖坯强度不达标的因果关系。

（四）鉴定报告出具（3-5 个工作日）

鉴定报告需包含五大核心模块：委托信息、设备概况、检测数据、缺陷分析、结论建议。其中质量结论需明确设备是否存在缺陷，例如 “成型系统液压油缸密封性不达标导致成型压力不足，烘干系统温控传感器故障造成温度波动超标”；责任判定需区分 “制造质量问题” 与 “使用维护不当”，如模具材质不达标属生产方责任，未按时更换液压油属使用方责任；整改建议需具体可行，如 “更换符合 HRC55 硬度要求的模具，更换温控传感器并校准”。

（五）异议处理（按需）

若委托方对结论有异议，需在收到报告后 15 日内提出，鉴定机构组织专家复核，如需补充检测则延长 5-7 个工作日，最终出具《复核意见》，确保鉴定结果的公正性与准确性。
