反渗透膜鉴定_反渗透膜常见质量问题

在水资源短缺日益凸显、环保政策持续趋严的背景下，反渗透膜作为水处理领域的核心分离元件，广泛应用于海水淡化、工业纯水制备、市政供水净化、废水回用等多个场景，其分离效率、运行稳定性与使用寿命直接决定水处理系统的处理效果、能耗水平与运行成本。随着反渗透膜市场规模持续扩容，国内外厂商数量激增，部分企业为降低成本、抢占市场，存在偷工减料、工艺不达标、参数虚标等乱象，导致膜元件质量参差不齐，相关质量纠纷与安全隐患频发。专业的反渗透膜质量鉴定，成为规范行业市场秩序、化解供需矛盾、保障水处理系统合规稳定运行的关键支撑。本文结合行业实践与最新标准，全面解析反渗透膜质量鉴定的核心内容，梳理常见质量问题，为行业从业者、企业及监管部门提供专业参考。

一、反渗透膜质量鉴定背景

近年来，我国水处理行业快速发展，反渗透技术因分离精度高、能耗低、环保无污染等优势，成为水处理领域的主流技术，反渗透膜市场规模年均增长率保持在15%以上，截至2025年，国内市场规模已突破300亿元。与此同时，反渗透膜质量问题日益突出，据国家质检总局相关抽查结果显示，海水及苦咸水利用膜产品不合格检出率曾达20.7%，其中反渗透膜元件主要不合格项目集中在脱盐率、密封泄漏点等核心指标上。

这些质量问题不仅影响水处理系统效能——导致产水水质不达标、产水量衰减过快，使膜元件使用寿命从设计的3-5年缩短至1-2年，更可能引发一系列风险：工业领域因纯水水质不达标导致生产工艺故障、产品报废，市政供水领域可能因净化效果不足影响居民饮水安全，废水回用领域则可能因膜元件泄漏导致污染物二次排放，企业面临环保处罚。此外，市场上还存在假冒伪劣膜元件、翻新膜冒充新膜、核心参数虚标等乱象，如部分厂商宣称脱盐率≥99.5%，实际检测仅为90%左右；部分膜元件采用劣质聚酰胺材料，抗污染性极差，短期内即出现污堵失效。在此背景下，反渗透膜质量鉴定应运而生，为膜元件采购验收、故障排查、责任认定、环保合规验证提供科学、权威的技术依据，成为衔接膜生产、使用、监管的重要纽带。

二、反渗透膜质量鉴定范围

反渗透膜质量鉴定需覆盖膜元件全生命周期，重点围绕影响分离性能、结构完整性、运行稳定性的核心指标与部件，结合不同应用场景（海水淡化、工业纯水、市政供水等）的需求，具体鉴定范围可分为四大类：

（一）膜元件核心性能指标

作为鉴定核心，直接决定膜元件的分离效果与运行效率，主要包括：脱盐率（苦咸水膜≥99.5%、海水膜≥99.8%）、水通量（在标准测试条件下，符合厂商标称值，偏差≤±10%）、截留率（对特定污染物如重金属、有机物的截留效果，符合相关标准要求）、回收率（根据应用场景不同，一般为70%-90%）。同时，需检测膜元件的抗压性能，确保在设计压力下（苦咸水膜1.0-1.5MPa、海水膜5.0-6.0MPa）无变形、无泄漏。此外，对于回收反渗透膜，还需依据相关标准评估其性能等级，明确其拒盐率、通量等指标的衰减情况。

（二）膜元件结构与材质

重点检测膜元件的物理结构完整性与材质合规性，包括：膜片材质（主流为聚酰胺复合膜，需检测材质纯度、厚度及交联度，确保具备良好的耐腐蚀性与抗污染性，部分高端膜元件需具备pH 1-13的宽范围化学清洗耐受性）、膜壳材质（通常为玻璃钢或不锈钢，检测壁厚、耐压性及防腐蚀性能）、密封性能（端部密封、接口密封，无泄漏点，避免原水与产水混合）、流道结构（进水、浓水、产水流道分布合理，无堵塞、变形，确保水流均匀）。同时，需核查膜元件的卷制工艺，确保膜叶数量、排列方式符合设计要求，避免因卷制松散导致性能衰减过快。

（三）辅助系统匹配性

反渗透膜的正常运行依赖配套辅助系统，鉴定范围包括：预处理系统（滤芯、活性炭、保安过滤器等，需检测其过滤精度，确保进水悬浮物、浊度符合膜元件进水要求，避免膜污染）、高压泵（压力调节精度、运行稳定性，确保膜元件运行压力稳定）、控制系统（流量、压力、水质在线监测装置的准确性与响应速度，确保及时发现膜元件异常）、清洗系统（清洗药剂兼容性、清洗效果，确保膜元件污染后可有效恢复性能）。对于家用反渗透膜滤芯，还需检测其与净水设备的适配性，以及净水产水率等特殊性能指标。

（四）运行可靠性与耐久性

评估膜元件在长期运行中的稳定性，包括：抗污染性能（在模拟实际进水水质条件下，运行一段时间后，水通量衰减率≤15%/年）、耐化学性（耐受酸碱清洗、氧化剂等，清洗后性能恢复率≥90%）、机械稳定性（长期运行无膜片脱落、膜壳破裂、密封失效等问题）。同时，需检测膜元件的质量一致性，确保同一批次膜元件的性能参数波动范围≤±5%，符合质量可追溯要求。

三、反渗透膜质量鉴定标准

反渗透膜质量鉴定需遵循“国标为核心、行业标准为补充、国际标准与厂商标准为参考”的原则，确保鉴定结果的合法性、权威性与科学性，常用标准主要分为四类：

（一）国家标准（核心依据）

1. 《家用和类似用途饮用水处理滤芯》（GB/T 30306—2024）：规范家用反渗透膜滤芯的分类、要求、检验规则，明确健康安全要求、净化效率、产水率等指标，对膜滤芯的污染物截留能力、抗菌防霉性能等提出具体要求，是家用反渗透膜鉴定的核心标准。

2. 《反渗透膜测试方法》（GB/T 32373-2015）：明确反渗透膜元件的测试条件、测试步骤，包括脱盐率、水通量、截留率等核心指标的检测方法，确保检测数据的准确性与可比性。

3. 《海水淡化反渗透膜元件》（GB/T 23785-2009）：针对海水淡化用反渗透膜，规定其性能指标、技术要求、检验方法，如海水膜脱盐率≥99.8%、水通量偏差≤±10%。

4. 其他相关国标：包括《水处理用膜元件》（GB/T 20103-2017）、《生活饮用水卫生标准》（GB 5749-2022）等，覆盖膜元件卫生安全、水质达标要求等辅助指标。

（二）行业与地方标准

1. 《卷式反渗透膜组件测试方法》（HY/T107-2008）：明确卷式反渗透膜组件的脱盐率、水通量、气密性、密封泄漏点等项目的测试方法，是工业用反渗透膜鉴定的重要参考标准。

2. 《中空纤维超滤膜组件》（HY/T062-2002）：适用于与反渗透膜配套的预处理超滤膜组件，规范其完整性、纯水通量、截留率等指标的检测要求。

3. 地方标准：如《工业反渗透膜元件质量要求》（DB31/T 1090-2018），结合地方产业特点，细化膜元件性能指标与检验方法，适用于当地相关企业的膜元件鉴定。

（三）国际标准

参考国际标准化组织（ISO）、美国材料与试验协会（ASTM）等发布的相关标准，如ISO 20466:2024《水回收反渗透（RO）膜性能分级指南》，该标准为回收反渗透膜的性能等级分类提供了指导，明确了拒盐率、通量等关键指标的分级要求与测试方法，适用于海水反渗透（SWRO）和苦咸水反渗透（BWRO）系统中回收膜的鉴定；ASTM D7701-11《反渗透膜元件性能测试标准方法》，规范了膜元件脱盐率、水通量的测试条件与步骤，确保国际范围内检测数据的互认性。

（四）厂商与设计标准

参考国际知名品牌（如杜邦、东丽、海德能）及国内厂商（如汇通膜业、威世水务）的技术手册与质量承诺，重点核对膜元件的标称参数（如脱盐率、水通量、使用寿命）、材质标准、安装要求等，作为鉴定过程中的补充依据。同时，鉴定机构需具备CMA资质（检验检测机构资质认定）和CNAS资质（中国合格评定国家认可委员会认可），确保检测报告的法律效力与国际互认性，为质量鉴定提供权威支撑。

四、反渗透膜质量鉴定方法

鉴定工作采用“资料审查+外观检测+性能测试+耐久性试验”的综合方法，结合实验室检测与现场勘查，确保鉴定结果全面、精准、可追溯，具体分为四大步骤：

（一）资料审查

收集反渗透膜元件的设计文件、材质证明、出厂检验报告、采购合同、运行记录、定期清洗与维护报告等相关资料。重点核查：膜元件的型号、规格、标称参数是否与合同一致；材质证明是否齐全，确保膜片、膜壳材质符合标准要求；出厂检验报告是否真实有效，核心性能指标是否达标；运行记录是否完整，排查因运维不当导致的性能衰减与质量问题。对于家用反渗透膜滤芯，还需核查其质量可追溯体系建立情况，确保产品与检验合格样品的一致性。

（二）外观与结构检测

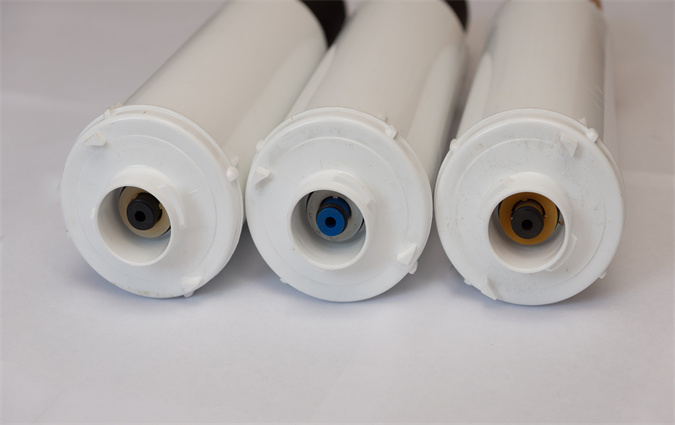

采用目视检查与专业仪器检测相结合的方式，对膜元件进行全面排查。目视检查：膜壳表面是否有裂纹、变形、破损，接口是否完好；膜元件端部密封是否严密，有无松动、渗漏痕迹；膜元件标识是否清晰，包括型号、生产日期、厂商信息等。仪器检测：用超声波测厚仪检测膜壳壁厚，确保符合耐压要求；用密封性测试仪检测膜元件密封性能，在设计压力下无泄漏；用显微镜观察膜片表面，检查是否有破损、脱落、污染等情况，评估膜片结构完整性。

（三）核心性能测试

1. 脱盐率与水通量测试：在标准测试条件下（温度25℃、压力符合膜元件标称值、进水浓度固定），连续运行24小时，每小时记录产水水质、产水量，计算脱盐率与水通量，与标称值及标准限值比对，确保脱盐率、水通量偏差≤±10%。对于回收膜，需按照ISO 20466:2024标准进行性能分级测试，明确其等级归属。

2. 截留率测试：针对特定污染物（如重金属、有机物、微生物等），模拟实际进水水质，检测膜元件对污染物的截留效果，确保符合相关标准与合同要求。对于家用反渗透膜，需重点检测其对微生物、金属、有机物等污染物的最低净化能力。

3. 耐压与密封测试：逐步提升膜元件运行压力至设计压力的1.2倍，保持30分钟，观察膜壳是否变形、密封处是否泄漏，确保膜元件具备良好的耐压性能与密封性能，无密封泄漏点等问题。

（四）耐久性与可靠性试验

1. 抗污染试验：模拟实际进水水质（含悬浮物、有机物、微生物等），连续运行30天，检测水通量衰减率与脱盐率变化，确保水通量衰减率≤15%/年，脱盐率下降不超过5%。对于工业用膜，需重点测试其在高有机物、高生物污染环境下的抗污堵能力及清洗后的性能恢复率。

2. 耐化学性试验：用酸碱清洗药剂（pH 1-13）对膜元件进行清洗，检测清洗后水通量与脱盐率的恢复情况，确保恢复率≥90%，验证膜元件的耐化学腐蚀性能。对于具备宽pH清洗范围的膜元件，需重点检测其在极端酸碱条件下的性能稳定性。

3. 长期运行试验：将膜元件接入模拟水处理系统，连续运行180天，定期检测性能指标，评估其长期运行稳定性，排查是否存在膜片脱落、密封失效、性能骤降等质量问题。

五、反渗透膜质量鉴定流程

反渗透膜质量鉴定需遵循规范、严谨的流程，确保鉴定工作的公正性、科学性与可追溯性，具体流程分为6个环节，形成闭环管理：

（一）委托受理

接收水处理企业、膜元件生产厂商、环保部门、司法机构等委托方的申请，明确鉴定目的（如采购验收、故障排查、责任认定、合同纠纷解决、环保合规验证等），签订鉴定协议。同步收集膜元件相关资料、运行记录、故障描述、合同约定等基础信息，明确鉴定范围与重点。

（二）方案制定

根据反渗透膜的类型（苦咸水膜、海水膜、家用膜等）、应用场景、委托目的及争议焦点，确定检测项目、测试方法、采样频次、所需仪器（如超声波测厚仪、密封性测试仪、水质分析仪等），制定详细的鉴定方案与安全防护方案，明确检测时段与人员分工。若涉及复杂检测项目（如回收膜性能分级、特殊污染物截留率测试），需将方案报相关监管部门备案。

（三）现场勘查与样品采集

鉴定技术人员赴现场，对反渗透膜元件及配套系统进行勘查，详细记录膜元件的安装情况、运行状态、外观缺陷、配套系统运行参数等，拍摄现场影像资料。根据鉴定方案，采集膜元件样品（新膜需随机抽样，旧膜需采集故障膜与正常膜对比）、进水与产水样品，确保样品具有代表性，采样过程符合标准要求，做好样品标识与保存。

（四）实验室检测与数据整理

将采集的样品送至具备资质的实验室，按照鉴定方案实施性能测试、材质分析、耐久性试验等，详细记录检测数据。对检测数据进行整理、分析，剔除异常值（偏离平均值±3倍标准差），确保有效数据量满足统计学要求。同时，结合资料审查与现场勘查结果，排查质量问题根源，明确膜元件质量是否符合标准与合同约定。

（五）专家评审

组织水处理行业、膜技术领域的专家，对现场勘查情况、实验室检测数据、资料审查结果进行综合评审，充分讨论鉴定过程中的疑点与难点，分析质量问题产生的原因（如生产工艺缺陷、材质不合格、运维不当等），形成专业的评审意见，为鉴定结论提供支撑。

（六）出具报告

鉴定机构根据现场勘查、实验室检测及专家评审意见，撰写正式的质量鉴定报告。报告需客观、公正、准确，详细阐述鉴定依据、过程、结果及结论，明确膜元件存在的质量问题、隐患等级、成因及整改建议，交付委托方，必要时向相关监管部门报送鉴定结果。检测报告出具周期根据项目复杂度而定，常规检测5-7天，涉及耐久性试验、回收膜分级等复杂项目需15-30天。

六、反渗透膜质量鉴定案例展示

案例一：合同纠纷类质量鉴定

委托方：某电子科技有限公司（申请人）与某膜科技有限公司（被申请人）

委托目的：申请人采购被申请人一批苦咸水反渗透膜元件，用于电子级纯水制备，使用3个月后，膜元件出现产水量骤降、脱盐率不达标（从标称99.5%降至90%以下），导致纯水水质不合格，影响生产。双方就膜元件质量是否符合合同约定及国家标准产生纠纷，委托鉴定机构进行质量鉴定。

争议焦点：申请人主张膜元件存在质量缺陷，参数虚标，材质不合格；被申请人辩称膜元件质量合格，性能衰减系申请人预处理系统不完善、进水水质超标导致。

鉴定过程：鉴定机构收集膜元件设计文件、出厂检验报告、采购合同、运行记录等资料，赴现场勘查预处理系统与膜元件运行状态，采集膜元件样品、进水与产水样品，开展实验室检测。重点检测膜元件的脱盐率、水通量、材质纯度、密封性能，模拟申请人进水水质进行抗污染试验，核查预处理系统过滤精度。

鉴定结论：案涉反渗透膜元件存在以下质量问题：1. 脱盐率实测值为89.6%-90.2%，远低于合同标称的99.5%及GB/T 32373-2015标准要求；2. 膜片材质纯度不达标，聚酰胺交联度不足，导致抗污染性差，短期内即出现污堵；3. 部分膜元件密封性能不合格，存在泄漏点，导致原水与产水混合，进一步降低产水水质；4. 同一批次膜元件性能参数波动较大（偏差达12%），不符合质量一致性要求。同时确认，申请人预处理系统过滤精度符合要求，进水水质未超标，膜元件性能衰减系自身质量缺陷导致，与运维无关。该鉴定报告为法院审理合同纠纷、责任认定提供了核心科学依据，最终双方达成赔偿协议，被申请人更换合格膜元件并承担相关损失。

案例二：环保合规类质量鉴定

委托方：某化工企业及当地生态环境部门

委托目的：该企业废水回用系统采用反渗透工艺，环保部门现场检测时发现，回用废水COD、重金属浓度超标，怀疑反渗透膜元件存在质量缺陷或泄漏问题，委托鉴定机构排查超标原因，明确膜元件质量是否符合环保标准，为环保整改提供技术支撑。

鉴定过程：鉴定机构对该企业反渗透膜元件、预处理系统、控制系统进行全面勘查，采集膜元件样品、进水、浓水、产水样品，开展性能测试与密封性检测。重点检测膜元件的截留率、密封性能、膜片完整性，核查膜元件运行参数与维护记录，分析废水超标与膜元件质量的关联。

鉴定结论：废水超标直接原因是反渗透膜元件存在严重质量缺陷，具体包括：1. 膜片存在破损、针孔，截留率不达标，无法有效截留COD与重金属，导致产水污染物浓度超标；2. 膜元件端部密封失效，存在严重泄漏，浓水与产水混合，进一步加剧超标问题；3. 膜元件耐化学性差，经多次清洗后，性能恢复率仅为65%，无法满足长期运行要求。此外，鉴定发现该批膜元件为翻新膜，冒充新膜销售，无正规出厂检验报告与材质证明，不符合GB/T 20103-2017标准要求。鉴定报告明确了膜元件质量缺陷与废水超标的直接关联，为企业环保整改（更换合格膜元件、加强质量管控）及生态环境部门监管提供了技术支撑，企业后续更换了杜邦FilmTec系列合格膜元件，废水排放均达到标准要求，同时对销售翻新膜的厂商进行了投诉维权。

七、行业总结与展望

反渗透膜作为水处理领域的核心元件，其质量直接关系到水资源利用效率、环保合规与生产安全，反渗透膜质量鉴定是规范行业发展、保障民生与生态环境的重要手段。当前，随着海水淡化规模化、工业废水零排放、家用净水普及，市场对反渗透膜的质量要求日益严格，不仅要求膜元件具备高脱盐率、高水通量，更注重其抗污染性、耐久性与环保性，宽pH清洗范围、高抗污染性已成为工业用膜的核心硬指标。

当前行业仍存在质量乱象，部分厂商偷工减料、参数虚标、翻新膜充斥市场，给质量鉴定工作带来挑战。随着ISO 20466:2024等国际标准的实施与GB/T 30306—2024等国标修订完善，反渗透膜质量鉴定标准将更加细化、规范，鉴定技术也将向智能化、精准化方向发展，如采用物联网技术实时监测膜元件运行参数，利用大数据分析预判膜元件性能衰减趋势，提升鉴定效率与准确性。

未来，随着“双碳”目标与水资源保护政策的深入推进，反渗透膜市场将持续扩容，质量鉴定行业也将迎来新的发展机遇。行业将加强对鉴定机构的资质管理，提升鉴定人员的专业素养，完善鉴定标准体系，严厉打击假冒伪劣膜元件，推动膜生产企业提升产品质量与技术水平，促进反渗透膜行业向高质量、规范化方向发展，为水资源高效利用与生态环境保护保驾护航。
