四柱液压机质量鉴定_四柱液压机常见质量问题

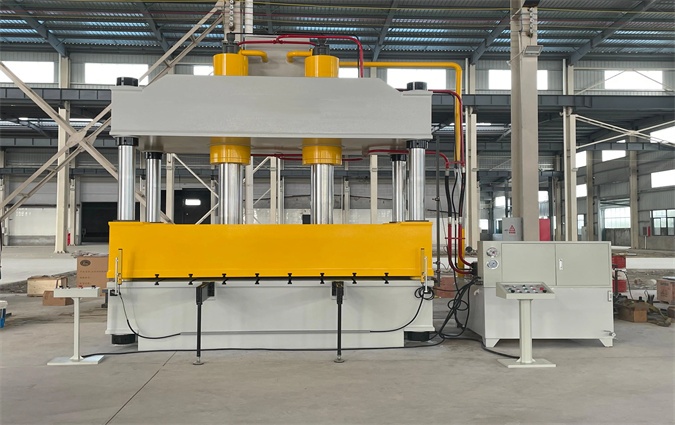

四柱液压机是精密成型、五金拉伸、粉末压制、模具压装、复合材料压制领域的核心通用重型设备，凭借结构稳定、压力可控、适配性强的特点，广泛应用于机械制造、汽车零部件、五金加工、新材料、航空配件加工等行业。设备依靠四柱导向、液压驱动、闭环压力控制完成高精度压制成型，整机结构刚性、导向精度、液压稳定性、保压性能、电控匹配度直接决定工件合格率与模具使用寿命。由于设备吨位跨度大、结构装配精度要求高、液压系统精密复杂，市场大量存在装配工艺缩水、核心部件减配、精度不达标、液压系统泄漏、保压失效等质量问题。设备投运后极易出现工件厚薄不均、成型起皱、压力不足、机身抖动、漏油异响等故障，引发大量采购验收纠纷、售后推诿、设备定损与司法仲裁案件。因此，专业化、标准化的四柱液压机质量鉴定，成为甄别设备原生制造缺陷、区分后天使用问题、界定质量责任、排查安全隐患的核心技术手段。

一、四柱液压机质量鉴定背景

随着精密加工行业提质升级，下游工件成型精度、一致性、良品率要求持续提高，四柱液压机不再是单纯的“压力设备”，而是对机械精度、液压稳定性、结构刚性、重复定位精度有严格标准的精密工艺设备。当前行业设备质量乱象突出，质量争议常态化，催生大量第三方鉴定需求。

第一，行业低价竞争导致设备普遍减配。大量中小厂家为压缩成本，存在四柱淬火镀铬工艺不达标、机身钢板厚度缩水、液压阀组低配、密封件劣质、加工装配精度不把控等问题，新机出厂即存在隐性质量缺陷，短期投产便出现精度衰减、漏油、压力不稳等问题。

第二，故障责任边界极度模糊。四柱液压机故障成因复杂，既有出厂装配、焊接、加工精度问题，也有安装调平不到位、模具偏心压制、超载作业、液压油选型错误、维保缺失等使用问题。出现精度超差、保压掉压、滑块卡顿、机身变形等问题时，厂家、使用方、承租方极易相互推诿，无法自行界定责任。

第三，设备资产交易与纠纷场景激增。新机验收不合格退换货、二手机交易残值评估、设备租赁故障追责、生产损失索赔、安全事故溯源等场景持续增多，亟需权威鉴定报告作为仲裁、诉讼、定损的合法依据。

二、四柱液压机质量鉴定范围

四柱液压机质量鉴定覆盖整机机械结构、四柱导向系统、液压动力系统、电气控制系统、精度性能、安全防护、安装调试质量全维度，适配新机验收、在用故障鉴定、争议仲裁、残值评估、事故溯源全场景，具体鉴定范围如下：

1. 机身与四柱导向系统鉴定：检测上横梁、下工作台、活动滑块、机架焊接结构刚性；核查四根立柱淬火、镀铬工艺质量，检测立柱直线度、平行度、表面拉伤磨损情况；查验导套配合间隙、导向精度，排查四柱装配偏差、导向卡顿、偏载失效、结构变形、焊缝缺陷等核心机械质量问题。

2. 滑块与工作台精度鉴定：实测工作台平面度、滑块底面平行度、滑块运行垂直度、行程重复定位精度，核验空载、负载、卸载三状态精度变化，判定设备是否存在装配精度不达标、刚性不足、弹性变形超标等问题。

3. 液压动力系统鉴定：检测主油缸、柱塞、密封组件、液压泵、溢流阀、换向阀、油路管路质量；实测系统额定压力、保压性能、泄压速率、内泄漏量；排查压力上不去、保压掉压、油温过高、管路渗漏、油缸窜油、阀组卡滞等液压故障。

4. 电气与控制系统鉴定：核验PLC程序、压力传感模块、行程限位、变频控制系统、过载保护、紧急停机功能；检测压力显示精度、行程控制精度、系统响应速度，排查参数漂移、控制失灵、误报警、限位失效等电控缺陷。

5. 整机工况性能鉴定：通过空载运行、额定负载压制、连续批量成型试验，核验设备压力稳定性、成型一致性、工件精度重复性、设备抖动异响、温升状态，判定设备是否满足合同及工艺生产要求。

6. 安全与安装质量鉴定：核查设备水平调平、基础固定、接地保护、安全防护装置、限位联锁有效性；区分安装不规范、调试不当、超载使用、维保缺失与设备原生制造质量缺陷。

三、四柱液压机质量鉴定标准

四柱液压机属于精密压力加工机械，质量鉴定严格依据国家国标、行业专用精度标准、机械安全规范执行，判定依据权威、结论可用于司法仲裁，核心标准如下：

1. GB/T 9166-2009《四柱液压机 精度》：行业核心精度判定标准，规定滑块平行度、垂直度、工作台平面度、行程精度允差，明确空载、额定负载、卸载三段式精度检测判定方法，是设备精度是否达标的核心依据。

2. GB 27607-2011《机械安全 压力机 安全要求》：强制性安全标准，规范设备限位保护、联锁装置、紧急停机、安全防护、结构强度安全判定要求。

3. JB/T 9963《液压机 通用技术条件》：规范整机制造工艺、装配质量、液压系统性能、密封性、可靠性、外观工艺验收标准。

4. GB 5226.1《机械电气安全 机械电气设备通用技术条件》：核定设备电气绝缘、接地安全、控制系统稳定性、电气防护合规性。

5. 设备技术协议与出厂标准：以采购合同约定的额定压力、保压精度、成型精度、重复误差、连续工作稳定性等指标，作为个性化达标判定依据。

四、四柱液压机质量鉴定方法

结合四柱液压机机械精度要求高、液压故障隐蔽、工况影响大、责任易混淆的特点，行业采用多维度复合鉴定方法，精准区分制造缺陷与使用问题：

1. 资料溯源核验法：核查设备出厂合格证、精度检测报告、液压件配置清单、材质证明、安装调试记录、维保台账、故障记录，溯源设备出厂配置、制造工艺、装配合规性，排查减配、参数虚标、资料造假等问题。

2. 结构外观精密勘查法：采用百分表、水平仪、塞尺等精密量具，检测四柱平行度、工作台平面度、滑块运行偏差、导套间隙，排查结构变形、拉伤、装配错位、焊缝瑕疵等显性缺陷。

3. 液压系统参数实测法：外接压力检测仪、流量检测仪，实测系统空载压力、负载压力、保压压降、内泄漏数值、油温温升，量化判定液压系统是否存在质量缺陷。

4. 三段式精度试验法：严格按照国标要求，完成空载精度检测、额定负载精度检测、卸载回弹精度复测，全面验证设备刚性、导向精度、弹性恢复性能是否达标。

5. 批量工况复现试验法：采用标准模具与标准工况，开展连续批量压制试验，复现工件厚薄不均、成型不良、设备抖动、掉压等故障，验证设备真实工况性能。

6. 综合成因研判法：整合所有检测数据、试验结果、使用台账，精准区分出厂制造装配缺陷、液压部件质量问题、安装调平不当、超载违规作业、维保保养缺失、油品使用不当等成因，科学界定责任。

五、四柱液压机质量鉴定流程

四柱液压机质量鉴定执行标准化闭环流程，全程留痕、数据可溯、结论具备司法效力，适配验收、仲裁、定损、事故溯源等场景：

第一步：委托受理与方案定制：接收企业、仲裁机构、司法、保险部门委托，明确争议焦点与鉴定范围，核对资料，定制针对性精度检测、液压性能、工况试验方案。

第二步：资料审核与初步研判：梳理设备全生命周期资料，对比国标与合同参数，初步锁定疑似质量缺陷与重点检测部位。

第三步：现场精密检测与故障复现：开展结构精度测量、液压参数实测、电气安全检测、三段式精度试验、批量工况试验，完整采集数据、影像、故障现象原始凭证。

第四步：数据汇总与缺陷定性：对照国标及合同标准，对设备精度偏差、液压故障、结构缺陷、性能衰减问题分类定级，明确缺陷性质与严重程度。

第五步：风险评估与责任界定：区分制造质量责任、安装责任、使用运维责任，评估缺陷对生产精度、模具寿命、安全生产的影响，出具维修、换件、调试、技改或退换货建议。

第六步：出具权威鉴定报告与答疑：编制正式鉴定报告，载明依据、数据、结论、责任划分，加盖资质印章，提供复核答疑与技术佐证服务。

六、四柱液压机行业常见质量问题汇总

结合大量司法鉴定与行业检测案例，四柱液压机高频质量问题集中在精度、液压、结构、电控四大板块：

1. 整机精度不达标（最高发）：四柱平行度偏差超标、滑块与工作台平行度超差、运行垂直度误差大，导致压制工件厚薄不均、单边压痕、批量良品率低，多为出厂装配精度不足、机架刚性不足导致。

2. 液压系统保压失效、压力不足：设备额定压力达不到标称值、保压阶段快速掉压、油缸内泄严重、油温升温过快，多为密封件劣质、阀组配置减配、油缸加工精度不达标等原生制造问题。

3. 渗漏油与管路故障：油缸活塞杆渗油、法兰漏油、管路接头渗漏、液压油乳化起泡，影响设备稳定性且存在安全隐患。

4. 机身抖动、异响卡顿：滑块运行卡顿、设备压制抖动、四柱异响，多为导套间隙不合理、四柱淬火工艺不达标、装配对位偏差、润滑系统设计缺陷导致。

5. 电控与控制精度失效：压力显示不准、行程控制漂移、限位失灵、自动压制程序紊乱，造成工件报废、模具压损。

6. 结构刚性不足、变形疲劳：重载工况下横梁变形、机架弹性恢复差，长期使用精度快速衰减，属于设备出厂结构设计与用材减配缺陷。

七、典型鉴定案例展示

案例一：全新四柱液压机精度超标、工件成型不良质量纠纷鉴定

某五金加工企业采购一台200吨全新四柱液压机，设备安装调试后投入精密拉伸生产，持续出现工件厚薄偏差大、单边起皱、批量报废问题。设备厂家判定为企业模具调试与操作不当，拒绝售后整改，双方产生重大纠纷，委托第三方质量鉴定。

鉴定团队依据GB/T 9166-2009开展三段式精度检测，结果显示：设备滑块与工作台平行度误差远超标准允差，四柱平行度装配偏差超标，重载工况下机架变形量大、弹性恢复不完全，属于典型的出厂装配精度不达标、机架刚性设计冗余不足。同时排查液压系统、工况操作、模具状态，排除使用与调试问题。

鉴定结论：设备工件成型不良、精度超差系设备原生制造与装配质量缺陷导致，厂家承担全部质量责任。最终厂家免费重新校正整机精度、优化机架装配结构，整改后设备精度达标，工件良品率恢复至行业标准。

案例二：在用四柱液压机保压掉压、油缸漏油故障责任鉴定

某汽配企业一台160吨四柱液压机使用1年，出现保压失效、压制过程压力持续掉落、油缸活塞杆渗油、油温异常升高等问题。厂家认为是企业长期超载作业、液压油更换不及时导致，企业不予认可，申请质量鉴定溯源责任。

现场检测显示：设备液压系统内泄漏数值超标，主油缸密封组件磨损老化速度异常，拆解发现油缸密封件为低配非标配件，出厂未采用耐磨专用密封结构，属于出厂配件质量缺陷；同时核查台账，企业存在轻微超工况使用记录，对故障存在次要加速影响。

鉴定结论：设备保压失效、漏油故障主要由厂家配件减配、出厂质量缺陷导致，企业运维不当为次要诱因。双方按责任比例承担整改费用，更换全套原厂密封组件、校准液压阀组后，设备保压性能、密封性恢复正常。

八、行业总结

四柱液压机质量问题兼具机械精度隐蔽性、液压故障复杂性、成因交叉性，仅凭运维经验无法精准区分制造缺陷与使用损耗。标准化质量鉴定依托国标精度体系、系统化检测方法、闭环鉴定流程，可精准破解设备精度不达标、液压失效、结构缺陷、质量推诿等行业痛点，为设备验收、纠纷仲裁、事故溯源、资产定损提供权威技术支撑，助力机械加工行业设备质量管控与安全生产规范化发展。
