光伏光热设备质量鉴定

鉴定背景

在全球积极应对气候变化、大力倡导清洁能源转型的时代背景下，太阳能作为一种清洁、可再生的能源，正发挥着愈发关键的作用。光伏光热设备作为太阳能利用的核心装备，通过将太阳能转化为电能和热能，广泛应用于发电、供热、热水供应等多个领域，为减少对传统化石能源的依赖、降低碳排放做出了重要贡献。然而，随着光伏光热产业的迅猛发展，市场上设备质量参差不齐的问题逐渐凸显，给能源利用效率、系统稳定性以及用户安全带来了诸多挑战。在此情形下，光伏光热设备质量鉴定作为保障产品质量、规范市场秩序的关键手段，其重要性不言而喻。

鉴定范围

（一）光伏组件

1.晶体硅光伏组件：包括单晶硅、多晶硅组件，鉴定内容涵盖电池片质量，如是否存在隐裂、碎片；封装材料性能，像 EVA（乙烯 - 醋酸乙烯共聚物）胶膜的透光率、粘结性，背板的耐候性、绝缘性；组件的功率输出特性，包括开路电压、短路电流、最大功率点电压和电流等参数是否符合标称值；以及组件的外观，如表面是否平整、有无划伤、气泡等缺陷。

2.薄膜光伏组件：如非晶硅、铜铟镓硒（CIGS）、碲化镉（CdTe）薄膜组件，除上述类似检测项目外，还需关注薄膜材料的均匀性、与基底的附着性等关键指标，这些因素直接影响组件的光电转换效率和稳定性。

（二）光热系统设备

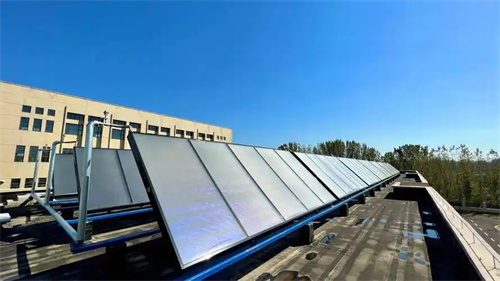

1.太阳能集热器：平板型集热器需鉴定集热板的材料质量、涂层性能（如吸收率、发射率）、管路的焊接质量与耐腐蚀性；真空管集热器则重点检测真空管的真空度、选择性吸收涂层质量、玻璃管的强度与耐冷热冲击性能，以及集热器的整体集热效率、热损系数等热性能指标。

2.储热装置：对于储热水箱，要鉴定其保温性能，即水箱在一定时间内的温度下降速率；内胆材料的耐腐蚀性，防止因腐蚀导致漏水；水箱的结构强度，确保在满载热水时不会发生变形或破裂。此外，还包括对储热介质（如水、熔盐等）的质量检测，如介质的比热容、热稳定性、腐蚀性等特性是否符合要求。

3.循环泵、阀门及控制系统：循环泵的鉴定内容包括其扬程、流量是否满足系统设计需求，运行时的噪音、振动情况，以及泵体和叶轮的材质质量，防止出现磨损、腐蚀等问题影响使用寿命。各类阀门（如截止阀、调节阀、安全阀等）需检测其密封性、开启灵活性、耐压能力等性能指标。控制系统则要鉴定其对光热系统运行参数（如温度、压力、液位等）的监测准确性，以及对设备启停、流量调节等控制功能的可靠性，确保系统能够根据实际工况自动、稳定运行。

（三）电气连接与辅助设备

1.光伏逆变器：鉴定逆变器的转换效率，即在不同负载条件下将直流电转换为交流电的效率；输出电能质量，包括电压稳定性、谐波含量等参数是否符合电网接入要求；逆变器的防护等级，确保其在户外或复杂环境下能够正常工作，具备良好的防尘、防水、防腐蚀性能；以及逆变器的故障保护功能，如过流保护、过压保护、欠压保护、过热保护等是否可靠，避免因异常情况损坏设备或影响系统安全运行。

电缆、接线盒及连接器：电缆需检测其导电性能，即导体电阻是否在标准范围内，以减少电能传输损耗；绝缘性能，通过绝缘电阻测试、耐压试验等手段，确保电缆在长期使用过程中不会发生漏电、短路等安全事故；电缆的机械性能，如抗拉强度、弯曲性能，满足安装和使用过程中的拉伸、弯曲需求。接线盒和连接器则要检查其密封性，防止水汽、灰尘进入导致电气连接不良；接触电阻，确保电流传输稳定，避免因接触电阻过大产生发热现象；以及接线盒和连接器的阻燃性能，提高系统的防火安全性。

鉴定标准

（一）国家标准

1.光伏组件相关标准：GB/T 9535 - 1998《地面用晶体硅光伏组件设计鉴定和定型》对晶体硅光伏组件的设计鉴定和定型试验方法、要求等作出详细规定，包括环境试验（如高温、低温、湿热、紫外老化等）、机械试验（如振动、冲击、静态机械载荷等）以及电气性能测试等内容，确保组件在各种实际使用环境下的可靠性和性能稳定性。GB/T 18912 - 2002《光伏组件盐雾腐蚀试验》规定了光伏组件在盐雾环境下的腐蚀试验方法，用于评估组件在海边等含盐量较高环境中的耐腐蚀性。

2.光热系统相关标准：GB/T 4271 - 2007《太阳能集热器性能试验方法》明确了太阳能集热器热性能的测试方法，包括瞬态效率、热损系数等关键参数的测量，为评价集热器的集热能力和保温性能提供了科学依据。GB/T 6424 - 2007《平板型太阳能集热器》规定了平板型太阳能集热器的产品分类、技术要求、试验方法、检验规则等，涵盖集热器的外观、尺寸、集热性能、耐压性能、耐冷热冲击性能等多方面标准。

（二）行业标准

1.光伏行业标准：如 CGC/GF 004 - 2012《晶体硅光伏组件质量认证技术规范》，从组件的设计、原材料、生产过程控制到成品检验等全流程，提出了更为严格的质量要求和认证规范，有助于提高光伏组件的整体质量水平，增强市场竞争力。

2.光热行业标准：NB/T 34061 - 2018《家用太阳能热水系统储水箱》对家用太阳能热水系统储水箱的术语和定义、分类与标记、要求、试验方法、检验规则等进行了规范，特别强调了水箱的保温性能、内胆材质与制造工艺等关键技术指标，保障了储水箱在太阳能热水系统中的可靠运行。

（三）国际标准

在国际市场贸易和技术交流中，国际电工委员会（IEC）制定的相关标准被广泛认可和遵循。例如，IEC 61215《地面用晶体硅光伏组件设计鉴定和定型》与我国 GB/T 9535 标准内容相近，但在全球范围内具有通用性，为不同国家和地区的光伏组件生产、检测和认证提供了统一的技术语言。IEC 61853《光伏组件性能测试和能量评级》则侧重于光伏组件在不同环境条件下的性能测试方法和能量评级体系，有助于准确评估组件在实际运行中的发电能力和长期可靠性。对于光热设备，国际标准如 ISO 9806《太阳能集热器 - 热性能 - 试验方法》，在全球范围内规范了太阳能集热器的热性能测试流程和评价指标，促进了光热产品在国际市场的流通和技术交流。鉴定过程中，需严格依据上述标准，对光伏光热设备的各项性能指标进行比对和判定，确保设备质量符合要求。

鉴定方法

（一）外观与结构检查

1.目视检查：通过直接观察，检查光伏光热设备的外观是否存在破损、变形、划伤、腐蚀等明显缺陷。例如，查看光伏组件表面玻璃是否有裂纹、气泡，背板是否有磨损、鼓包；光热集热器的外壳是否有凹陷、涂层是否脱落等。同时，检查设备的标识是否清晰、完整，包括产品型号、规格、生产厂家、生产日期、技术参数等信息，这些标识是判断设备来源和合规性的重要依据。

2.尺寸测量：使用量具（如卷尺、卡尺等）对设备的关键尺寸进行测量，与产品设计图纸或标准规定的尺寸进行比对。对于光伏组件，测量其外形尺寸、电池片尺寸等；光热集热器则测量集热板面积、真空管长度和直径等。尺寸偏差过大可能影响设备的安装、性能以及与其他部件的兼容性。

3.结构完整性检查：对设备的结构进行检查，评估其稳固性和合理性。例如，检查光伏组件的边框与玻璃、背板之间的连接是否牢固，接线盒的安装是否稳固；光热集热器的支架结构是否能够承受设计荷载，管路连接是否紧密，有无松动、泄漏风险等。通过手动摇晃、敲击等方式，初步判断结构连接部位的可靠性。

（二）电气性能测试

1.光伏组件电性能测试：

◦I - V 曲线测试：使用光伏阵列 I - V 曲线测试仪，在标准测试条件（STC，辐照度 1000W/m²、电池温度 25℃、空气质量 AM1.5）下，对光伏组件的电流 - 电压（I - V）特性进行测量。通过 I - V 曲线，可以获取组件的开路电压（Voc）、短路电流（Isc）、最大功率点电压（Vmp）、最大功率点电流（Imp）以及最大功率（Pmax）等关键电性能参数，与组件标称值进行对比，判断其电性能是否达标。

◦绝缘电阻测试：采用绝缘电阻测试仪，测量光伏组件的绝缘电阻。将测试电压施加在组件的导电部分（如电池片）与接地的边框或背板之间，测量绝缘电阻值。绝缘电阻过低可能导致漏电风险，危及人身安全和设备正常运行，一般要求绝缘电阻值不低于一定标准（如 500MΩ）。

◦热斑测试：利用红外热像仪对光伏组件进行热斑检测。在组件正常工作状态下，由于部分电池片性能差异、遮挡等原因，可能会导致局部温度升高形成热斑。红外热像仪能够直观地显示组件表面温度分布情况，当发现组件表面温度异常升高（如温差超过 20℃）时，可判断存在热斑问题。热斑会加速电池片老化、降低组件发电效率，严重时甚至引发火灾。

2.逆变器性能测试：

◦转换效率测试：在不同负载条件下，测量逆变器的输入直流电功率和输出交流电功率，计算其转换效率。通过模拟实际运行中的负载变化，如从低负载到满负载逐步增加，记录各个工况下的转换效率，绘制效率曲线。逆变器的转换效率直接影响光伏发电系统的整体发电效率，一般高效逆变器的转换效率可达 95% 以上。

◦电能质量测试：使用电能质量分析仪对逆变器输出的交流电进行测试，检测其电压偏差、频率偏差、谐波含量等电能质量指标。合格的逆变器输出电能应满足电网接入要求，电压偏差一般控制在 ±5% 以内，频率偏差在 ±0.5Hz 以内，谐波含量符合相关标准（如 THD＜5%），以确保不会对电网和其他用电设备造成干扰。

◦保护功能测试：通过模拟各种异常工况，如过流、过压、欠压、过热等，检验逆变器的保护功能是否正常。例如，当输入电压超过逆变器允许的最大电压时，逆变器应能迅速触发过压保护，停止工作并发出报警信号；当逆变器内部温度过高时，过热保护功能应启动，进行散热或停机保护，以避免设备损坏。

（三）热性能测试

1.太阳能集热器热性能测试：

◦集热效率测试：根据 GB/T 4271 标准，采用瞬态法或稳态法对太阳能集热器的集热效率进行测试。瞬态法是在一段时间内，测量集热器的入口和出口水温、流量以及太阳辐照度等参数，通过能量平衡方程计算集热器的瞬态效率；稳态法是在集热器达到热稳定状态后，测量相关参数计算集热效率。集热效率是衡量集热器性能的关键指标，高效集热器的集热效率可达到 70% 以上。

◦热损系数测试：在夜间或无太阳辐照的情况下，测量集热器内部温度随时间的下降速率，结合集热器的散热面积、环境温度等参数，计算集热器的热损系数。热损系数反映了集热器在保温状态下的热量散失情况，热损系数越小，说明集热器的保温性能越好，能够有效减少热量损失，提高能源利用效率。

2.储热装置热性能测试：

◦保温性能测试：将储热装置充满热水至设定温度，关闭进出口阀门，在一定时间内测量储热装置内部水温的下降情况。通过计算水温下降速率，评估储热装置的保温性能。保温性能良好的储热装置，在规定时间内水温下降应不超过一定范围（如每小时下降不超过 1℃），以确保储存的热能能够长时间保持，满足用户使用需求。

◦储热介质性能测试：对储热介质（如水、熔盐等）进行采样分析，检测其比热容、热稳定性、腐蚀性等性能指标。比热容决定了单位质量介质储存热量的能力，热稳定性影响介质在高温、长期使用过程中的性能变化，腐蚀性则关系到储热装置及管路的使用寿命。例如，对于水作为储热介质，需检测其硬度、酸碱度等指标，防止结垢、腐蚀设备；对于熔盐，要测试其熔点、凝固点、热分解温度等参数，确保在系统运行温度范围内性能稳定。

（四）材料性能测试

1.光伏组件材料测试：

◦电池片材料测试：对于晶体硅电池片，通过 X 射线衍射（XRD）、扫描电子显微镜（SEM）等分析手段，检测硅材料的晶体结构、纯度、缺陷等微观特性，这些因素直接影响电池片的光电转换效率。例如，高纯度的单晶硅材料具有更好的晶体结构完整性，能够提高电池片的少子寿命，从而提升光电转换效率。

◦封装材料测试：对 EVA 胶膜进行透光率测试，使用分光光度计测量其在不同波长下的透光性能，透光率越高，越有利于光线透过到达电池片，提高光电转换效率；通过热重分析（TGA）、差示扫描量热法（DSC）等方法，测试 EVA 胶膜的热稳定性、交联度等性能指标，确保其在长期使用过程中不会因高温、光照等因素发生老化、降解，影响组件的封装性能。对于背板材料，进行耐候性测试，如通过人工加速老化试验（如氙灯老化试验），模拟户外环境中的光照、温度、湿度等条件，检测背板在一定时间后的机械性能、电气性能变化，评估其耐候性和使用寿命。

2.光热设备材料测试：

◦集热器材料测试：对于集热板材料，检测其导热系数、耐腐蚀性等性能。采用激光闪射法等方法测量材料的导热系数，导热系数越高，集热板将吸收的太阳能传递给工质的效率越高；通过盐雾试验、酸碱腐蚀试验等手段，评估集热板材料在不同腐蚀环境下的耐腐蚀性能，防止集热板因腐蚀而损坏，影响集热器的使用寿命。对于真空管的玻璃材料，测试其光学性能（如透过率、吸收率）、机械强度（如抗弯强度、抗冲击强度）以及耐冷热冲击性能，确保真空管在实际使用中能够承受各种环境条件的考验，稳定运行。

◦管路及连接件材料测试：对光热系统中的管路及连接件材料进行化学成分分析，确定其材质是否符合设计要求；进行耐压试验，测试材料在一定压力下的密封性和结构完整性，防止管路在运行过程中出现泄漏、破裂等问题；通过金相分析等方法，观察材料的微观组织结构，评估材料的加工工艺和质量稳定性。

鉴定流程

（一）委托受理

申请提交：企业、消费者、司法机构等客户向具备资质的鉴定机构提出申请，填写鉴定委托书，详细说明鉴定目的、设备信息（型号、规格、生产厂家等）、质量争议情况或故障现象，并提供设备使用说明书、采购合同等相关资料，便于鉴定机构了解设备背景。

审核评估：鉴定机构收到申请及资料后，对委托事项进行审核。评估自身是否具备相应技术能力、检测设备是否齐全、所需资料是否完整，判断鉴定可行性。若符合要求，与客户签订鉴定协议，明确双方权利义务、鉴定费用、时间等事项；若不符合，告知客户原因并提供解决方案或建议。

（二）方案制定

根据委托设备类型、鉴定目的和相关标准，鉴定机构组建专业团队，制定详细鉴定方案。确定鉴定项目、方法、步骤，规划所需仪器设备、人员安排和时间进度。例如，对于光伏组件功率衰减鉴定，明确采用标准测试条件下的 I - V 曲线测试方法，规定测试时间、次数和数据记录要求。方案制定后，提交给客户确认，根据反馈意见调整完善，确保方案科学合理、满足客户需求。

（三）样品采集与制备

现场勘查与采样：鉴定人员前往设备现场，进行实地勘查，了解设备安装环境、运行状况和故障情况。按照抽样标准和方法，在设备不同部位或批次中抽取具有代表性的样品。对于批量生产的光伏组件，按规定比例随机抽取；对于出现故障的光热设备，选取问题关键部位样品。采样过程做好记录，包括样品位置、数量、状态等信息，并对样品进行标识和封存，确保样品可追溯。

样品制备：部分样品需在实验室进行预处理，如切割、研磨、清洗等，满足检测仪器要求。对于光伏组件电池片，切割成合适尺寸用于微观结构分析；对于光热系统管路材料，制备成标准试样进行力学性能测试。制备过程严格遵循操作规程，避免样品性能改变，保证检测结果准确性。

（四）检测分析

将制备好的样品送入实验室，检测人员依据鉴定方案和相关标准，使用专业仪器设备进行检测试验。运用 I - V 曲线测试仪、绝缘电阻测试仪、红外热像仪等设备，对光伏组件进行电性能测试；采用瞬态法或稳态法结合温度传感器、流量计量装置等，对太阳能集热器进行热性能测试。检测过程中，详细记录各项数据，对异常数据及时分析排查，必要时重复检测或采用多种方法验证。检测结束后，整理分析数据，绘制图表，对比标准要求，初步判断设备性能状况。

（五）出具报告

鉴定人员根据检测分析结果，依据相关标准进行综合判定，撰写鉴定报告。报告内容包括委托信息、设备概述、鉴定依据、检测项目及结果、判定结论、质量问题分析和建议等。结论要明确设备是否符合质量要求，若存在问题，详细说明问题类型、严重程度及可能原因。报告经审核无误后，由鉴定人员签字并加盖鉴定机构公章，及时交付客户。同时，对报告进行存档，便于后续查询和追溯。

（六）异议处理

若客户对鉴定结果有异议，可在规定期限内提出复检申请，并说明理由。鉴定机构收到申请后，对异议内容和相关资料进行审核。认为有必要复检的，重新组织采样检测，或邀请行业专家对鉴定过程和结果进行技术论证。复检过程严格遵循原鉴定标准和流程，确保结果公正可靠。根据复检结果，鉴定机构作出最终处理决定，及时反馈客户，解释说明相关情况，直至客户认可。若原鉴定结果有误，鉴定机构承担相应责任并采取补救措施。
