立式磨床质量鉴定：解析常见问题，保障精密加工精度

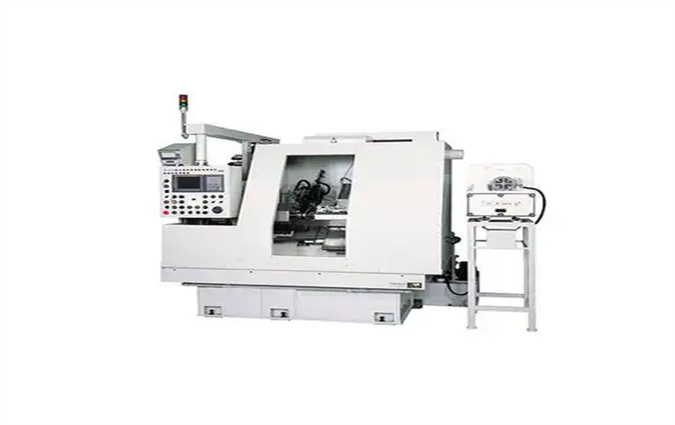

鉴定背景

在金属加工、模具制造、航空航天等高精度制造领域，立式磨床凭借其对工件平面、圆柱面的高精度磨削能力，成为关键加工设备。其质量直接关系到工件尺寸精度、表面粗糙度及生产效率，一旦出现质量问题，可能导致批量产品报废、生产延误等严重后果。因此，建立科学规范的立式磨床质量鉴定体系，对精准排查问题、保障生产稳定具有重要意义。

鉴定范围

（一）核心磨削系统

主轴与砂轮组件：鉴定主轴转速稳定性（偏差应≤±1%）、径向跳动（≤0.001mm）及轴向窜动（≤0.0005mm）；检查砂轮平衡度（不平衡量应≤5g・mm）、安装精度，避免因砂轮失衡引发振动。

磨削液系统：包括泵站、喷嘴、过滤装置，检测磨削液流量（应均匀覆盖磨削区域）、清洁度（过滤精度≤5μm），防止杂质划伤工件表面。

（二）进给与定位系统

导轨与滑块：鉴定导轨材质（如铸铁、花岗岩）的耐磨性、精度保持性，检测导轨直线度（≤0.005mm/1000mm）、滑块间隙（应≤0.002mm），评估定位精度和重复定位精度。

伺服驱动系统：包括伺服电机、滚珠丝杠，检测丝杠螺距误差（≤0.003mm/300mm）、电机响应速度（从 0 到额定转速响应时间≤0.5 秒），确保进给均匀无爬行。

（三）控制系统

鉴定数控系统（如 FANUC、西门子系统）的控制精度、编程功能及稳定性。检查位置环增益、速度环参数设置是否合理，验证对磨削参数（进给速度、砂轮转速）的调节精度，避免因程序误差导致加工超差。

（四）辅助与安全系统

冷却与润滑系统：检测主轴轴承润滑脂加注量、润滑周期，冷却系统的油温控制（应≤40℃），防止因润滑不足或过热导致主轴磨损。

安全防护：检查防护罩（防止磨削碎屑飞溅）、急停按钮响应时间（≤0.1 秒）、过载保护功能，确保操作人员安全。

鉴定标准

（一）国家标准

GB/T 4685-2009《立式磨床 精度检验》：明确立式磨床的几何精度（如主轴垂直度、工作台平面度）、工作精度（试件加工后的尺寸误差）检验方法及限值。

GB 15760-2004《金属切削机床 安全防护通用技术条件》：规定磨床的安全防护要求，包括旋转部件防护罩、急停装置等。

（二）行业标准

JB/T 8324-2010《立式磨床 技术条件》：涵盖立式磨床的性能指标（如主轴转速范围、进给速度）、试验方法及验收规则，是核心行业标准。

JB/T 10059-2010《精密加工中心 检验条件》：部分高精度立式磨床可参考其定位精度、重复定位精度的检验标准。

（三）企业与国际标准

设备制造商通常制定内控标准，如更高的定位精度（≤0.002mm）、表面粗糙度（Ra≤0.02μm）。国际标准可参考 ISO 230-1《机床检验通则 第 1 部分：在无负荷或精加工条件下机床的几何精度》，及德国 DIN 8608《立式磨床精度标准》。

鉴定方法

（一）资料审查

收集立式磨床设计图纸、出厂精度检验报告、主轴 / 导轨材质证明（如铸铁的金相分析报告）、数控系统合格证明等。重点核查：设备标称参数（定位精度、主轴转速）与技术文件一致性；核心部件（如滚珠丝杠、伺服电机）是否为原厂正品；安装调试记录是否符合《JB/T 3051-2002 机床 装配通用技术条件》。

（二）外观与结构检查

目视检查主轴端部是否有磨损、划痕，导轨表面是否有研伤、锈蚀；防护罩、防护栏是否牢固，安全标识（如 “旋转部件” 警示）是否清晰。

用水平仪检测机床安装水平度（应≤0.02mm/1000mm），扳手检查连接螺栓扭矩（符合设计值，通常≥30N・m），避免因安装不稳引发振动。

（三）性能与精度测试

几何精度测试：用百分表、平尺检测工作台平面度（≤0.005mm/500mm）；激光干涉仪测量 X/Y 轴定位精度（应≤0.003mm）、重复定位精度（≤0.0015mm）；主轴垂直度用直角尺和百分表检测（偏差≤0.002mm/300mm）。

磨削性能测试：选用 45# 钢标准试件（100mm×100mm），按设备额定参数磨削平面。用表面粗糙度仪测加工表面 Ra 值（应≤0.04μm）；三坐标测量仪检测试件尺寸误差（应≤±0.002mm）、平面度（≤0.003mm）。

动态性能测试：用振动仪监测主轴在额定转速下的振动值（应≤0.01mm/s）；热像仪记录连续运行 2 小时后的主轴温度（温升应≤15℃），评估稳定性。

（四）安全测试

模拟砂轮超速（超过额定转速 1.2 倍），检查限速保护是否触发；测试急停按钮：按下后主轴、进给系统应立即停机（响应时间≤0.1 秒）。

验证防护罩防护能力：用 1kg 钢球从 1m 高度冲击防护罩，观察是否变形或破裂。

鉴定流程

委托受理：制造企业、模具厂等用户向鉴定机构提交申请，说明设备型号、使用年限及问题（如 “加工工件平面度超差”“主轴异响”），并提供设备资料（如维修记录、精度检测报告）。

方案制定：鉴定机构根据需求制定方案，明确测试项目（如几何精度、振动值）、仪器（激光干涉仪、三坐标测量仪）及时间安排，重点标注关键精度指标的检测方法。

现场检测：技术人员赴现场，按方案开展外观检查、精度测试，记录原始数据（如定位精度误差值、表面粗糙度 Ra 值）；对疑似问题部件（如磨损导轨）拍照存档。

数据分析：对比检测结果与标准（如 JB/T 8324-2010），分析问题成因（如 “平面度超差系导轨研伤导致直线度偏差”“振动超标因主轴轴承磨损”）。

报告出具：撰写包含鉴定目的、过程、数据、结论及整改建议（如 “磨削导轨恢复精度”“更换主轴轴承”）的报告，附检测图谱、现场照片等佐证材料，经三级审核后交付委托方。

异议处理：若用户对结论有异议，机构复核原始数据或补充测试（如重新检测定位精度），出具补充报告或解释说明。
