耐磨护板质量鉴定_耐磨护板常见质量问题

在矿山开采、水泥生产、港口运输、工程机械等工业场景中，耐磨护板作为核心防护部件，直接决定了设备的使用寿命、运行效率和安全生产水平。它通过抵御物料冲击、摩擦和腐蚀，保护设备本体（如破碎机腔体、溜槽、输送设备）免受损坏，降低维修频次与停机损失。然而，随着耐磨护板市场需求激增，部分生产企业为压缩成本，存在材质不达标、工艺粗糙、尺寸偏差等问题，导致护板过早磨损、断裂、脱落等质量故障频发 —— 某矿山企业采购的耐磨护板仅使用 3 个月就出现大面积磨损，造成设备停机维修损失超百万元；某水泥厂的溜槽护板因焊接强度不足脱落，险些引发安全生产事故。这些问题不仅增加了企业运营成本，还潜藏安全隐患，因此开展专业的耐磨护板质量鉴定，成为解决质量争议、规范市场秩序的关键手段。

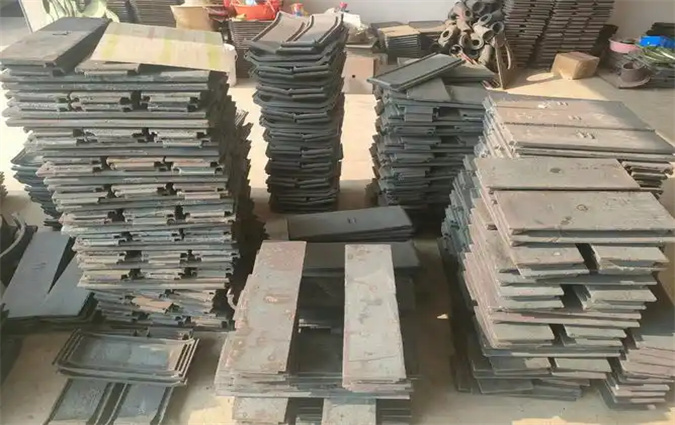

一、鉴定背景

耐磨护板的核心价值在于 “耐磨性能”，其质量直接关联工业生产的连续性与安全性。当前市场中，耐磨护板质量乱象主要体现在三方面：

材质造假：部分厂家用普通钢板冒充耐磨钢板（如 NM360、NM450 等耐磨钢），或在耐磨钢中减少合金元素（如锰、铬、钼）含量，导致护板硬度、耐磨性大幅下降，使用寿命仅为合格产品的 1/3-1/2；

工艺缺陷：轧制过程中温度控制不当导致板材内部组织不均匀，焊接工艺不规范造成焊缝开裂，热处理工艺缺失导致硬度分布不均，这些缺陷都会引发护板早期失效；

尺寸偏差：护板厚度、平整度、孔径等关键尺寸超出允许范围，导致安装困难、贴合不紧密，运行中因受力不均加速损坏。

这些质量问题引发的纠纷日益增多，而企业与厂家往往对故障原因各执一词。此时，第三方专业质量鉴定机构出具的鉴定报告，成为明确责任归属、索赔维权、改进生产的核心依据，耐磨护板质量鉴定的行业需求持续攀升。

二、鉴定范围

耐磨护板质量鉴定需从 “基础属性到实际应用” 全面排查，核心范围包括以下五大类：

（一）材质质量鉴定

化学成分分析：检测护板材质中碳、锰、铬、钼、镍等合金元素含量，判断是否符合 NM360、NM400、NM450、HARDOX400 等标准牌号要求，是否存在 “以次充好”；

金相组织检测：观察板材内部金相结构（如珠光体、贝氏体、马氏体含量），判断热处理工艺是否达标，是否存在魏氏体、网状碳化物等缺陷，这些缺陷会导致护板韧性不足、易断裂。

（二）尺寸与外观质量鉴定

尺寸精度检测：测量护板厚度、长度、宽度、对角线偏差，以及孔径、孔位、槽型等关键尺寸，判断是否符合设计图纸或行业标准（如 GB/T 24186-2009《耐磨钢板》）；

外观缺陷排查：检查护板表面是否存在裂纹、夹杂、气孔、划痕、麻点等缺陷，边缘是否有毛刺、崩边，焊接件的焊缝是否存在未焊透、夹渣、气孔、裂纹等问题。

（三）力学性能鉴定

硬度测试：采用布氏硬度计、洛氏硬度计检测护板表面及内部硬度，合格的耐磨护板硬度应在 360-550HB 之间（不同牌号标准不同），硬度不足或分布不均都会影响耐磨性；

冲击韧性测试：通过夏比冲击试验检测护板在低温（如 - 20℃、-40℃）和常温下的冲击功，判断其抗冲击能力，避免因韧性不足导致受物料冲击时断裂；

拉伸强度测试：检测护板的屈服强度、抗拉强度和伸长率，确保其具备足够的承载能力，防止拉伸变形或断裂。

（四）耐磨性能鉴定

磨损试验：采用 MLD-10 型冲击磨损试验机、MMU-5G 型端面磨损试验机等设备，模拟工业场景中的物料冲击、滑动摩擦环境，测试护板的磨损量、磨损速率，对比标准值判断耐磨性能是否达标；

实际工况模拟测试：针对特定应用场景（如矿山破碎机护板、水泥溜槽护板），模拟物料粒度、冲击速度、温度等实际工况，测试护板的使用寿命和磨损规律。

（五）安全与适配性鉴定

安装适配性检测：检查护板与设备的贴合度、安装孔位匹配度，判断是否因尺寸偏差导致安装后受力不均；

安全风险评估：针对护板脱落、断裂等故障，分析是否存在设计缺陷、材质问题或工艺瑕疵，评估故障对设备和人员的安全影响。

三、鉴定标准

耐磨护板质量鉴定需以权威标准为支撑，确保结果科学合规，核心参考标准包括：

国家标准：

GB/T 24186-2009《耐磨钢板》：明确了耐磨钢板的牌号、化学成分、力学性能、尺寸偏差、外观质量等要求；

GB/T 223《钢铁及合金化学分析方法》：规范了合金元素含量的检测方法；

GB/T 231.1-2018《金属材料 布氏硬度试验 第 1 部分：试验方法》：规定了硬度测试的操作规范；

GB/T 229-2020《金属材料 夏比摆锤冲击试验方法》：明确了冲击韧性的测试标准。

行业规范：

《矿山机械用耐磨材料技术条件》：针对矿山设备场景，对耐磨护板的性能指标提出特殊要求；

《水泥工业用耐磨材料技术要求》：结合水泥生产的高温、高磨损环境，规范护板的材质和工艺标准。

合同约定：若企业与厂家在采购合同中明确约定了护板的牌号、硬度、耐磨寿命、尺寸公差等指标，鉴定时需将合同约定作为重要依据，判断是否满足履约要求。

四、鉴定方法

为确保鉴定结果精准可靠，需结合耐磨护板的特性，采用 “实验室精准检测 + 现场工况勘查 + 模拟环境测试” 的综合方法：

（一）现场勘查与取样

现场勘查：鉴定人员前往使用现场，了解护板的安装位置、工作环境（如物料类型、冲击强度、温度）、使用时长、故障现象（如磨损部位、断裂形态），拍摄现场照片和视频，收集设备运行记录、维修记录；

样品采集：在故障护板和同批次未使用护板上选取代表性样品，样品需涵盖表面、内部、焊缝等关键部位，确保取样位置不影响检测结果，同时做好样品标记和封装。

（二）实验室核心检测

化学成分分析：采用直读光谱仪、电感耦合等离子体质谱仪（ICP-MS）等设备，快速准确检测样品中各合金元素含量，判断是否符合标准牌号要求；

金相分析：将样品制成金相切片，经打磨、抛光、腐蚀后，通过金相显微镜观察内部组织形态，分析是否存在组织缺陷；

力学性能测试：

硬度测试：在样品表面选取多个测点，采用布氏硬度计测试硬度值，计算平均值和偏差；

冲击韧性测试：将样品加工成标准冲击试样，在冲击试验机上进行摆锤冲击试验，记录冲击功；

拉伸测试：通过万能材料试验机对标准拉伸试样进行拉伸，获取屈服强度、抗拉强度等数据；

耐磨性能测试：采用冲击磨损试验机，以石英砂、铁矿石等模拟实际物料，在设定的冲击能量、摩擦次数下测试样品的磨损量，对比标准样品的磨损数据，评估耐磨性能。

（三）工况模拟与故障分析

工况参数还原：根据现场勘查数据，在实验室模拟护板的实际工作条件（如冲击速度、物料粒度、温度），测试护板在模拟环境下的性能表现；

故障原因分析：结合检测数据和工况模拟结果，分析护板故障的根本原因 —— 是材质不达标导致过早磨损，还是焊接工艺缺陷引发断裂，或是尺寸偏差造成受力不均。

五、鉴定流程

耐磨护板质量鉴定需遵循 “委托 - 勘查 - 检测 - 分析 - 报告” 的规范流程，具体步骤如下：

委托受理：企业或纠纷双方提交《质量鉴定委托书》，明确鉴定目的（如 “判断护板是否存在质量问题”“查明断裂原因”）、鉴定对象（护板型号、生产厂家、使用年限）及相关材料（采购合同、出厂合格证、使用记录）；鉴定机构审核材料完整性，评估鉴定可行性后，签订《鉴定协议书》，明确鉴定范围、标准、费用和周期。

现场勘查与取样：鉴定团队前往现场勘查，了解设备运行情况和护板故障细节，按规范采集样品，做好记录和标记；同时收集同批次产品资料、生产工艺文件等。

实验室检测：将样品送至实验室，按既定鉴定方案开展化学成分、金相组织、力学性能、耐磨性能等检测，记录原始数据，确保检测过程可追溯。

数据分析与原因判定：对检测数据进行整理分析，结合现场工况和行业标准，判断护板是否存在质量问题，明确故障原因（如 “材质不符合 NM400 标准，硬度不足导致过早磨损”“焊缝未焊透，受冲击后断裂”）。

报告编制与交付：编制《耐磨护板质量鉴定报告》，内容包括委托方信息、鉴定对象概况、鉴定依据、检测数据、分析结论及建议（如 “建议更换符合 GB/T 24186-2009 标准的 NM400 耐磨护板”）；报告经审核后交付委托方，同时提供原始检测数据和相关证据。

异议处理：委托方若对报告有异议，需在 15 个工作日内书面提出，鉴定机构核实后进行复核或补充检测，出具异议处理答复。

六、案例展示

（一）案例背景

某矿山企业 2023 年采购了一批 NM450 耐磨护板，安装在破碎机腔体上，使用仅 4 个月就出现 3 块护板断裂，导致破碎机停机维修，造成直接经济损失 80 万元。企业认为护板存在质量问题，要求厂家赔偿；厂家则声称是设备操作不当导致断裂，双方协商无果，委托第三方机构进行质量鉴定。

（二）鉴定过程

现场勘查：鉴定团队前往矿山现场，发现断裂护板位于破碎机进料口下方，此处受物料冲击强度较大；断裂部位集中在焊缝处，断裂面有明显的脆性断裂特征；收集了断裂护板样品、同批次未使用护板样品及采购合同、出厂合格证等材料。

实验室检测：

化学成分分析：断裂护板的锰元素含量为 1.2%（NM450 标准要求≥1.5%），铬元素含量为 0.8%（标准要求≥1.0%），合金元素含量不达标；

金相分析：护板内部存在网状碳化物，热处理工艺不规范；

焊缝检测：焊缝存在未焊透缺陷，焊缝宽度偏差超出标准要求，焊接强度不足；

冲击韧性测试：断裂护板的常温冲击功为 25J（NM450 标准要求≥40J），韧性不足。

原因分析：护板合金元素含量不达标、热处理工艺缺陷导致韧性不足，且焊缝未焊透造成结构强度薄弱，在物料冲击作用下，焊缝处率先断裂，属于护板自身质量问题，与设备操作无关。

（三）鉴定结论

该批次耐磨护板的化学成分、冲击韧性不符合 GB/T 24186-2009《耐磨钢板》中 NM450 牌号的要求，焊缝存在工艺缺陷，质量不达标，是导致护板断裂的直接原因。企业依据该鉴定报告向法院起诉，最终胜诉并获得厂家的全额赔偿。

结语

耐磨护板作为工业生产的 “防护屏障”，其质量直接关系到生产安全与经济效益。通过专业的质量鉴定，不仅能为质量纠纷提供公正权威的解决方案，还能帮助企业识别劣质产品、优化采购决策，推动生产厂家规范生产工艺、提升产品质量。对于企业而言，选择正规有资质的鉴定机构、配合完整的鉴定流程，是维护自身合法权益的关键；对于行业而言，完善的质量鉴定体系将助力耐磨护板市场健康发展，为工业生产的稳定高效保驾护航。
