卧式喷淋蒸发器质量鉴定｜常见质量缺陷、判定标准与实务案例解析

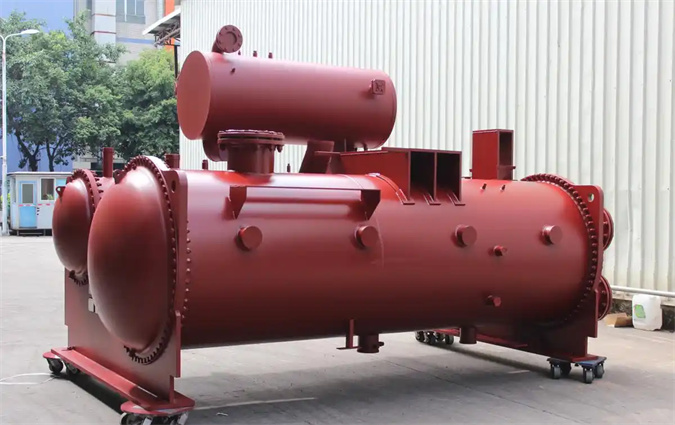

卧式喷淋蒸发器是化工、制药、废水处理、浓缩结晶工艺的核心承压换热设备，其质量纠纷核心集中在泄漏腐蚀、喷淋不均、换热效率衰减、结垢堵管、结构变形五大类通病。该类设备多为非标定制、工况恶劣、长期高温高盐运行，质量缺陷兼具“制造原生问题、施工安装问题、运维使用损耗”三重特征。专业质量鉴定需依托专用行业标准，通过外观勘验、无损检测、水压/气密试验、性能实测、材质溯源多手段交叉验证，标准化区分质量责任，鉴定结论可用于工程结算争议、设备报废定损、司法仲裁、事故追责等场景。

一、鉴定背景：为何卧式喷淋蒸发器质量鉴定频发？

卧式喷淋蒸发器依靠喷淋液膜覆盖换热管束实现蒸发浓缩，相比立式设备，具备布液均匀、压降小、适配高粘度物料、占地紧凑的优势，广泛应用于工业废水零排放、药液浓缩、盐类结晶、低温蒸发等工况。但受设备特性与行业乱象影响，质量争议逐年递增，核心背景如下：

- 工况恶劣，缺陷暴露率高：设备长期处于高温、高盐、酸碱腐蚀、干湿交替工况，换热管极易出现干斑、结垢、电化学腐蚀，短时间内暴露出渗漏、效率下降等问题，成为故障高发设备。

- 非标定制多，行业门槛参差不齐：多数卧式喷淋蒸发器为项目定制，无统一量产标准，部分厂家简化结构、减薄板材、使用劣质防腐材料、缩减喷淋布液组件，导致设备先天性能不足。

- 质量责任界定模糊：设备失效后，设备厂归咎于用户超工况、运维不当，使用方归咎于产品质量缺陷，安装、运维、制造责任相互重叠，仅凭日常验收无法界定权责，必须依托第三方专业鉴定。

- 安全生产与合规刚需：蒸发器属于承压类换热设备，一旦出现壳体开裂、管束泄漏、介质渗漏，易引发物料泄露、停机停产、安全事故，设备失效定损、事故追责均需法定鉴定报告作为依据。

二、鉴定范围：全覆盖界定设备质量核查边界

本次质量鉴定覆盖卧式喷淋蒸发器结构本体、核心组件、施工工艺、运行性能、资料合规五大维度，明确鉴定边界，杜绝判定偏差。

1. 设备本体结构鉴定

- 壳体、封头、管板、换热管束、支撑板、进出液接口、法兰连接结构；

- 设备基材厚度、材质完整性、壳体变形、鼓包、凹陷、开裂缺陷。

2. 喷淋系统核心组件鉴定

- 喷淋管路、喷淋喷嘴、布液孔、均流装置、液体分配器；

- 喷淋均匀性、堵塞情况、安装角度、布液覆盖范围、流量匹配度。

3. 防腐与密封系统鉴定

- 内外防腐涂层、衬层完整性，是否存在脱落、鼓泡、针孔腐蚀；

- 法兰密封件、焊缝密封、管口密封结构的密闭性与耐腐蚀性。

4. 工艺与性能鉴定

- 焊接工艺质量、安装找平精度、管路布局合理性；

- 设备换热效率、蒸发量、压降参数、运行稳定性、防结垢性能。

5. 资料溯源鉴定

包含设备设计图纸、材质合格证、出厂检测报告、压力试验记录、采购技术协议、安装运维台账、故障记录等。

三、核心常见质量问题（行业高发通病）

结合历年鉴定实务，卧式喷淋蒸发器质量缺陷高度集中，是纠纷争议的核心焦点：

- 喷淋不均、干斑烧管：喷嘴选型不符、堵塞、布液结构设计缺陷，导致管束局部无液膜覆盖，出现干斑、局部过热，加速管壁老化破损，直接降低蒸发效率。

- 管束与壳体腐蚀渗漏：材质不达标、防腐层施工劣质、涂层厚度不足，长期高盐酸碱工况下出现点蚀、缝隙腐蚀、穿孔渗漏，是设备失效最主要原因。

- 结垢堵管、性能衰减：喷淋流量设计不足、水质适配性差，溶质浓缩析出结垢，堵塞管束与喷嘴，造成蒸发量下降、系统压降升高、设备频繁停机。

- 焊缝开裂、结构泄漏：焊接工艺不达标、未做无损检测、板材厚度缩水，设备承压运行后焊缝开裂、法兰渗漏，存在安全隐患。

- 结构变形、运行异响振动：支撑结构设计薄弱、安装固定不规范，设备运行中出现晃动、共振、壳体变形，长期运行易引发结构失效。

- 参数不达标、产能不符：设备选型虚标、换热面积缩水，实际蒸发量、浓缩浓度无法达到合同约定标准，无法满足生产需求。

四、鉴定标准（国标+行标+合同优先级体系）

鉴定严格遵循强制国标优先、行业专项标准为辅、合同技术约定兜底的判定原则，所有结论均有据可依：

- JB/T 7658.4-2006《氨制冷装置用辅助设备 第4部分：卧式蒸发器》：卧式蒸发器外观质量、耐压试验、气密试验、清洁度检测核心专用标准。

- JB/T 4750《制冷装置用压力容器》：设备承压性能、无损检测、压力试验判定依据。

- NB/T 47003.1-2009《钢制焊接常压容器》：壳体焊接质量、结构强度、容器制造验收标准。

- HG/T 5221-2017《薄膜蒸发器》、HG/T 5224-2017《蒸汽再压缩蒸发器》：蒸发设备换热性能、结构设计、运行参数判定依据。

- GB 50212《建筑防腐蚀工程施工质量验收规范》：设备防腐涂层施工质量、耐腐蚀性能鉴定标准。

- 合同与技术协议：设备换热面积、蒸发量、材质型号、防腐等级、质保年限等定制参数，优先级高于通用行业标准。

五、鉴定方法（多维度交叉核验，杜绝单一误差）

针对卧式喷淋蒸发器隐蔽缺陷多、工况影响大的特点，采用“现场勘验+仪器实测+实验室检测+性能验算+资料比对”组合鉴定方法：

- 现场外观勘验法：目视核查壳体变形、涂层脱落、锈蚀、焊缝裂纹、喷嘴堵塞、布液不均等显性缺陷；全程影像固定故障点位，留存原始证据。

- 精密仪器实测法：采用超声波测厚仪检测板材、管束实际厚度；内窥镜检查管内结垢、腐蚀情况；探伤设备排查焊缝隐性裂纹；仪器实测设备运行压降、蒸发量、进出口温度参数。

- 压力性能试验法：按照行业标准开展水压耐压试验、气密性试验，核查设备承压能力、密封性能，判定是否存在渗漏缺陷。

- 实验室理化检测法：抽样送检基材、防腐涂层、密封材料，核验材质牌号、防腐性能、力学性能是否符合设计及国标要求，排查材质偷换、降级问题。

- 资料溯源比对法：比对图纸参数、合同约定、出厂报告与现场实物，核查是否存在换热面积缩水、配件

- 工况模拟验算：结合现场实际物料、温度、运行负荷，模拟设备设计工况，验算设备性能衰减原因，区分原生质量缺陷与后天使用损耗。

六、标准化鉴定全流程（闭环可溯源、司法采信度高）

1. 委托受理与资料初审：接收司法、仲裁、企业委托，梳理争议焦点，收集图纸、合同、运维记录、故障素材，核查资料完整性，制定专属鉴定方案。

2. 现场勘查与证据固定：鉴定人员现场取证，记录设备现状、缺陷位置、运行工况，规范抽取检测试样，双方见证封存签字，确保证据合法有效。

3. 分项检测与数据采集：开展现场性能测试、无损探伤、厚度检测，同步将试样送检实验室，获取材质、防腐、力学性能检测数据。

4. 综合研判与责任归因：对照国标、行标、合同参数，逐项判定设备是否达标，精准区分制造质量缺陷、安装施工问题、运维不当、工况超载四类责任。

5. 初稿编制与异议复核：出具鉴定初稿，列明检测数据、缺陷问题、判定依据，收集双方异议，针对疑点开展补充检测复核。

6. 正式报告出具与归档：定稿出具具备法律效力的鉴定报告，明确质量结论、缺陷成因、责任划分、整改及定损建议，全套资料归档留存。

七、实务案例展示（典型质量鉴定判例）

案例背景

某环保科技公司为某五金废水处理项目定制一台卧式喷淋蒸发器，设备投入使用6个月后，出现蒸发量大幅下降、管束局部渗漏、频繁结垢停机问题。使用方主张设备质量不合格、设计参数虚标，设备厂家主张用户废水盐分超标、运维清洗不及时，双方协商无果，委托第三方开展质量鉴定。

鉴定核查情况

- 现场勘验：设备部分喷淋喷嘴孔径偏小、排布稀疏，局部管束无液膜覆盖，存在明显干斑；管束表面出现点状腐蚀，管内结垢严重；

- 仪器检测：设备壳体板材厚度达标，但换热管束壁厚低于图纸设计标准；防腐涂层局部厚度不足，存在施工瑕疵；

- 性能实测：设备实际蒸发量仅达到合同约定的78%，系统压降远超设计值，换热效率不达标；

- 资料比对：厂家未按图纸配置均流布液装置，属于出厂装配减配问题，并非用户工况超标与运维不当导致。

鉴定结论

案涉卧式喷淋蒸发器存在设计配套缺失、核心组件减配、换热管束参数不达标、防腐施工缺陷等原生质量问题，是导致设备效率衰减、腐蚀渗漏、结垢堵管的主要原因，设备本身质量不符合合同及行业标准要求，厂家承担主要责任。

处理结果

依据鉴定报告，双方达成调解，设备厂家承担设备整改、部件更换费用，并赔偿用户停产损失，争议圆满解决。

八、行业总结与鉴定要点

- 卧式喷淋蒸发器绝大多数运行故障并非单一损耗导致，多为设计、制造、施工、运维多重因素叠加，鉴定核心是精准区分主次责任。

- 喷淋系统布液能力、管束材质、防腐工艺、承压性能是设备质量鉴定的四大核心关键点。

- 必须严格依托专用蒸发器行业标准，结合实测数据与资料溯源，杜绝主观经验判定，保障鉴定结论的公正性与法律效力。

- 标准化质量鉴定可高效解决设备结算、定损、追责纠纷，为工业蒸发设备质量管控与争议化解提供核心技术支撑。
